الحسابات الميكانيكية الدقيقة وتوزيع الأحمال على الجدران والأرضيات
الهندسة الإنشائية والمقاسات
ترتكز جودة التركيب النهائي على دقة الدراسات الهندسية الميدانية المسبقة قبل البدء في تصنيع أي كابينة داخل المصنع. نعتمد بروتوكول مسح ليزري ثلاثي الأبعاد يحدد ميول الجدران وانحرافات الزوايا القائمة بدقة الملليمتر لتفادي أي فراغات غير مرغوبة. كما يجري فريقنا الإنشائي حسابات دقيقة لتوزيع قوى القص وعزوم الانحناء الناشئة عن أوزان أسطح الرخام والبورسلان، واختيار المثبتات الميكانيكية المناسبة لكل نوع من أنواع الجدران الخرسانية أو البلوك المفرغ. يضمن هذا التأسيس الهندسي الصارم ثبات المطبخ واستقراره التام وسلامة تمديدات السباكة والكهرباء والتهوية على المدى الطويل.
بروتوكول الرفع المساحي بالليزر ثلاثي الأبعاد في الموقع

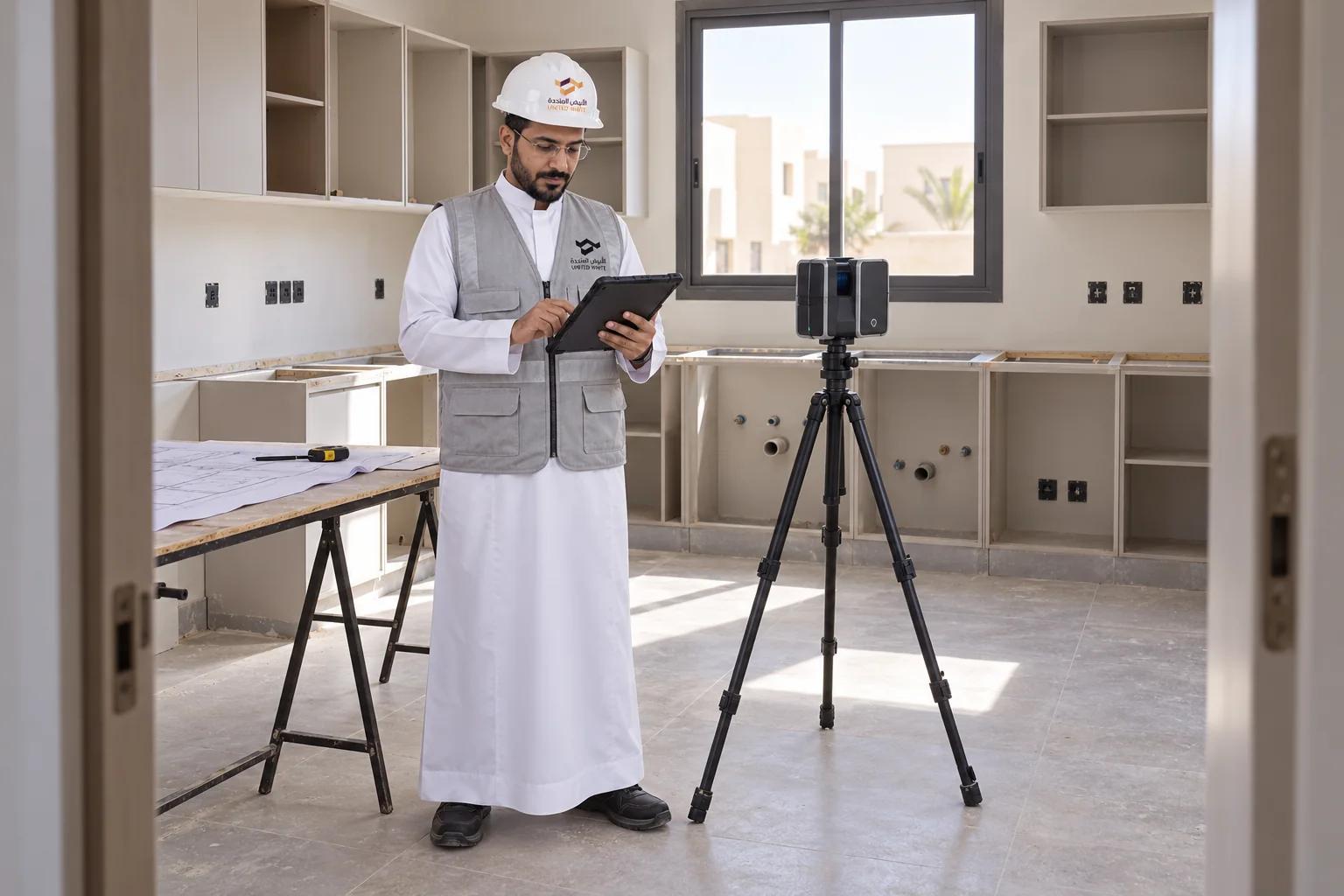

يقوم مهندسونا الميدانيون بمسح شامل لموقع المطبخ باستخدام أجهزة قياس ليزرية متطورة لرسم خريطة رقمية متكاملة تبرز أدق تفاصيل الجدران ومسارات الخدمات قبل اعتماد المخطط.
نصيحة تهمك
تأكد من مطابقة مخطط الرفع المساحي مع مواقع الأفياش وتمديدات المياه قبل اعتماد أمر التصنيع النهائي.
- المسح الضوئي وسحابة النقاط الليزرية
- رصد ومطابقة نقاط الخدمات الكهروميكانيكية
- تحليل شاقولية الجدران وزوايا الالتقاء
- إصدار المخطط المساحي التنفيذي المعتمد
المسح الضوئي وسحابة النقاط الليزرية
توليد نموذج رقمي دقيق لفراغ المطبخ يسجل ملايين النقاط المكانية لرصد استواء اللياسة وميول البلاط وتحديد الزوايا غير المتعامدة بدقة متناهية.

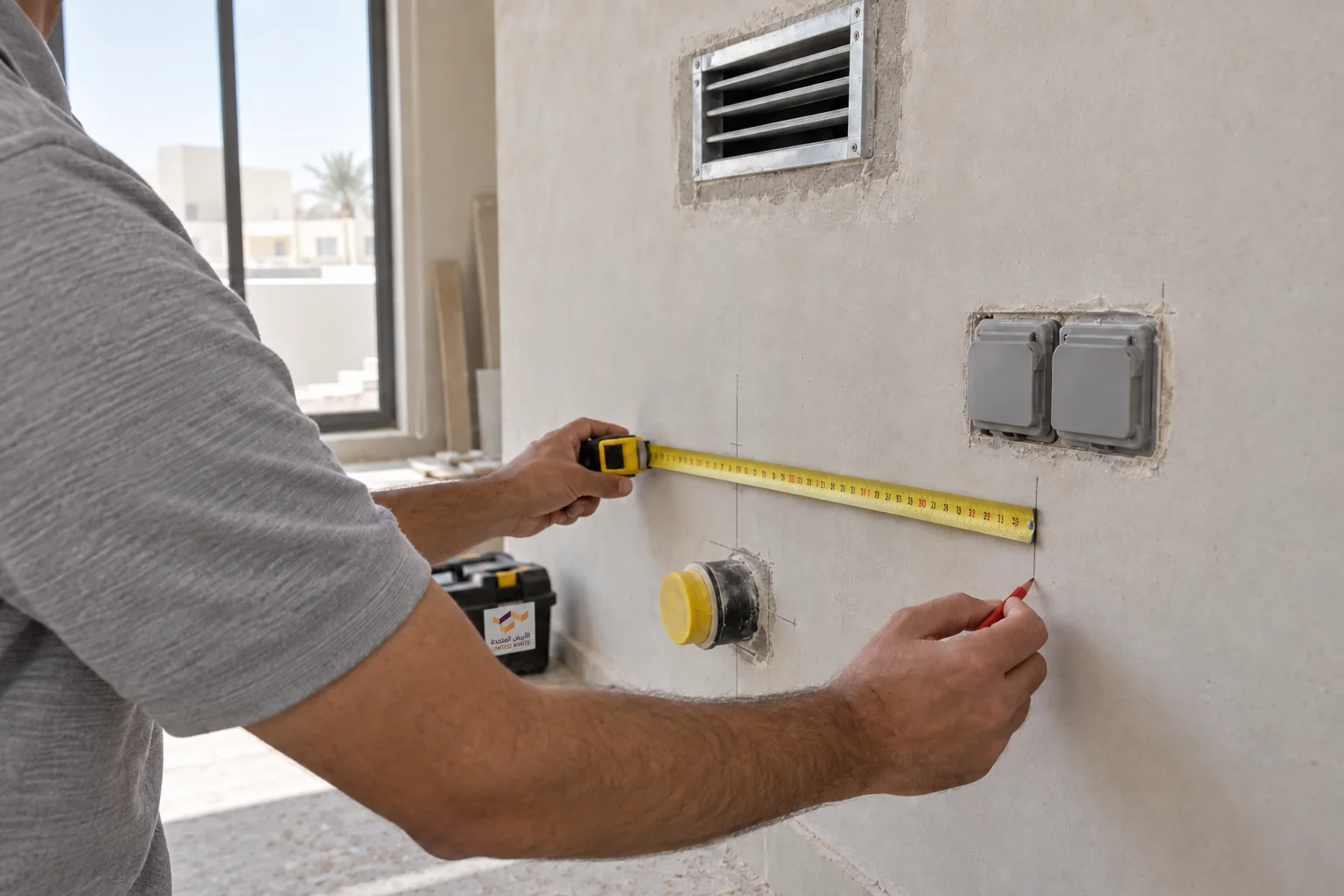

رصد ومطابقة نقاط الخدمات الكهروميكانيكية
إسقاط إحداثيات محابس المياه وعلب القواطع ومسارات تصريف الأحواض على المخطط لتجنب تعارضها مع فواصل الكبائن أو مجاري الأدراج السفلية العميقة.

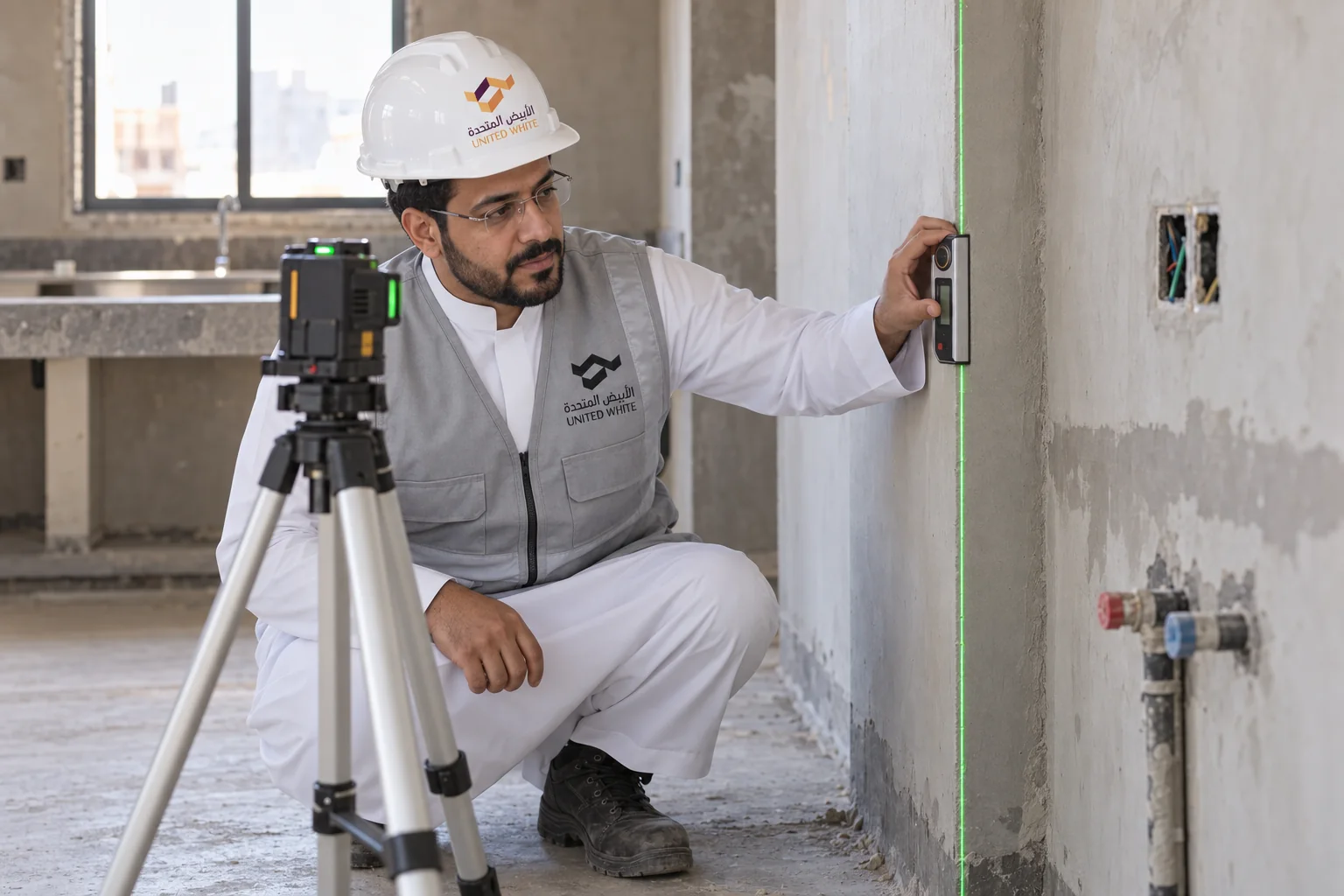

تحليل شاقولية الجدران وزوايا الالتقاء
قياس درجات انحراف زوايا الغرفة بدقة وتصميم حليات تعويضية ألمنيوم مخصصة تمتص الفروقات الجدارية وتمنح الواجهات مظهرا متعامدا ومستويا تماما.
إصدار المخطط المساحي التنفيذي المعتمد
تحويل بيانات الرفع الميداني إلى ملف أوتوكاد تفصيلي يعتمده استشاري المشروع الهندسي ليكون المرجع الأساسي لأوامر القص الرقمي داخل صالة المصنع.

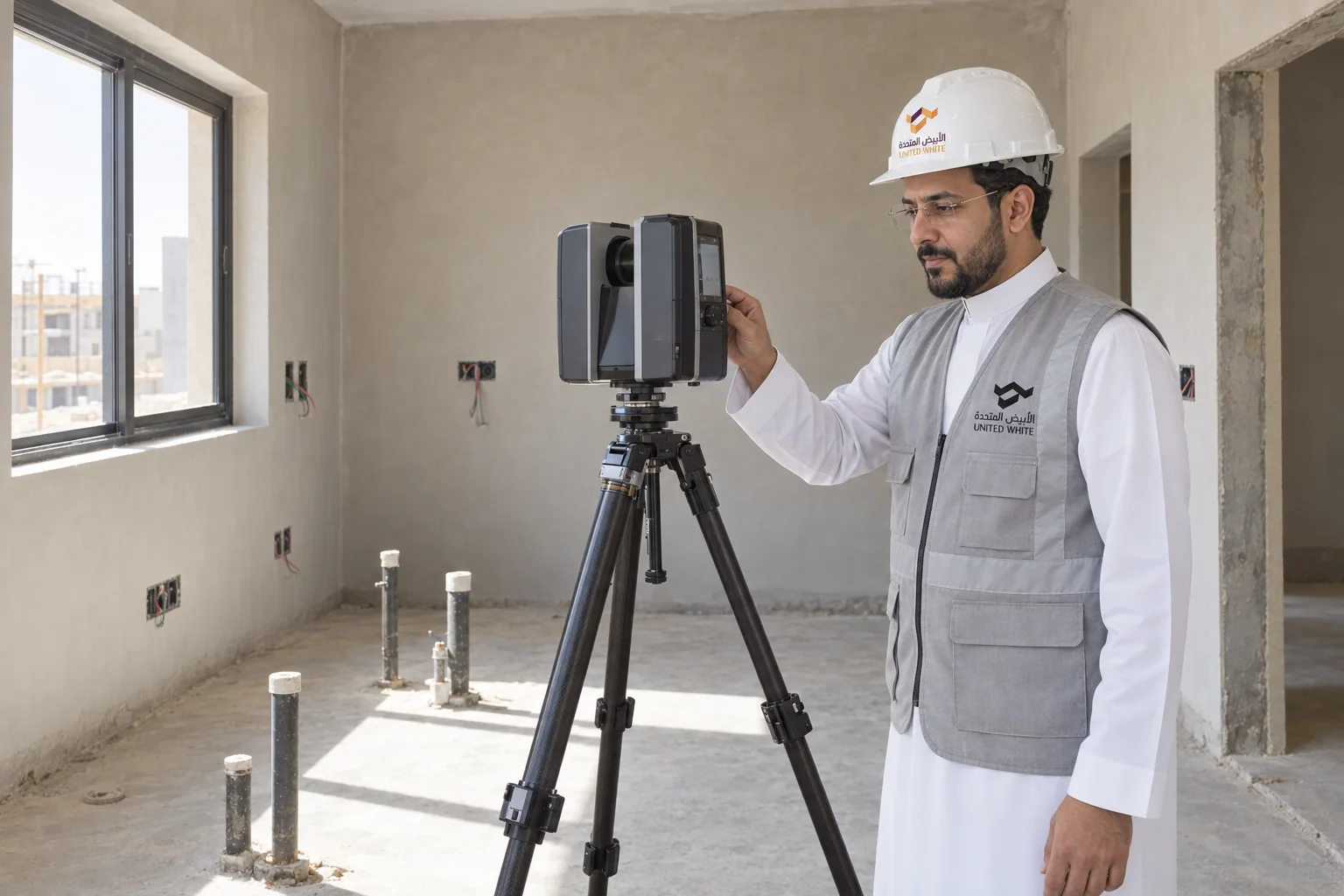

يبدأ الرفع المساحي بتثبيت جهاز المسح الليزري في نقاط مركزية متعددة داخل فراغ المطبخ لتسجيل سحابة نقاط رقمية ثلاثية الأبعاد تغطي الجدران، والأرضيات، والأسقف المستعارة. يقوم الجهاز برصد أي انحراف في شاقولية الجدار أو ميول في الأرضيات بدقة تصل إلى 0.5 ملم على كامل المسافة. كما يتم توثيق مواقع مخارج تغذية المياه، ونقاط الصرف، ومقابس الكهرباء، وفتحة الشفاط الجدارية، لترجمتها آليا إلى ملف هندسي يدمج في نظام التصميم الميكانيكي، مما يضمن تصنيع مقاطع ألمنيوم مطابقة تماما لواقع البناء الميداني دون الحاجة لأي تعديلات عشوائية أثناء التركيب.
حسابات قوى القص والمثبتات الميكانيكية المعتمدة

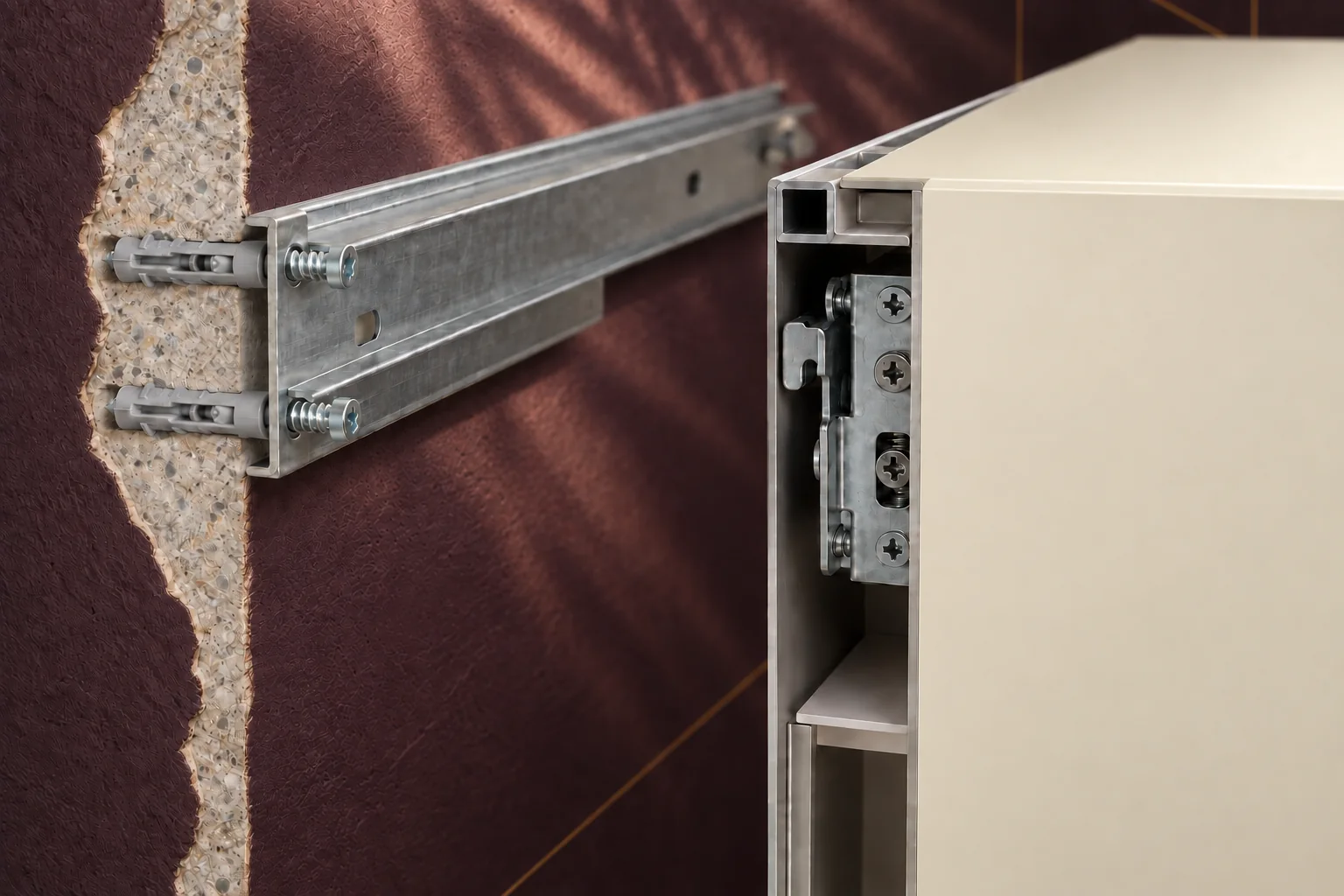

تثبت الكبائن العلوية بنظام تعليق فولاذي متطور يوزع الأحمال بالتساوي على الجدار ويمنع أي هبوط ميكانيكي تحت وطأة أطقم الأواني وأدوات الضيافة الثقيلة.
نصيحة تهمك
احرص على معرفة طبيعة جدارك (بلوك أو خرسانة) والتأكد من استخدام مثبتات ميكانيكية قوية تناسب وزن الخزائن العلوية.
- قضيب التعليق الفولاذي المجلفن المستمر
- حمالات الكبائن المخفية ثلاثية المحاور
- المثبتات الكيميائية للجدران المفرغة
- معامل الأمان الإنشائي المطبق
- قضيب التعليق الفولاذي المجلفن المستمر
- سماكة فولاذ 2.0 ملم
مسار تثبيت فولاذي بسماكة 2 ملم يثبت على كامل عرض الجدار لتوزيع قوى الشد والقص على نقاط تثبيت متعددة بدلا من تركيز الثقل في نقاط مفردة.
- حمالات الكبائن المخفية ثلاثية المحاور
- حمولة 130 كجم للحمالة
أذرع تثبيت داخلية مدمجة في زوايا الكابينة تتيح ضبط المنسوب الرأسي والأفقي ومحاذاة العمق بمفتاح ربط لضمان استقامة صف الخزائن العلوية بالكامل.
- المثبتات الكيميائية للجدران المفرغة
- مقاومة سحب 4.2 كيلو نيوتن
حقن راتنجات إيبوكسية مخصصة لتثبيت الجلب الفولاذية داخل قوالب البلوك الإسمنتي المفرغ لتأمين قوة تماسك جدارية خارقة تقاوم قوى السحب والانتزاع.
- معامل الأمان الإنشائي المطبق
- معامل أمان 3.5x
اعتماد معامل أمان إنشائي مضاعف يضمن بقاء نظام التثبيت مستقرا حتى في حال تحميل الكابينة بأوزان استثنائية غير متوقعة من قبل أفراد الأسرة.
تخضع عملية تثبيت الكبائن العلوية لمعادلات هندسية دقيقة تحسب قوى القص وعزم الانقلاب الناتج عن وزن الكابينة الذاتي وحمولتها القصوى التي قد تصل إلى 80 كجم. نستخدم قضبان تعليق فولاذية مجلفنة مستمرة بطول الجدار تثبت بواسطة براغي خرسانية أو مثبتات كيميائية معتمدة وفق نوعية البلوك المستخدم. ترتبط الكابينة بالقضيب عبر حمالات مخفية قابلة للوزن ثلاثي الأبعاد تتيح موازنة الارتفاع والعمق بدقة كسر المليمتر، مما يحقق خط رؤية علويا موحدا ويوفر هامش أمان إنشائي مضاعف يتجاوز ثلاثة أضعاف الأوزان التشغيلية المقدرة.
شاسيه الجزيرة المركزية وجسور تدعيم الأوزان الحجرية
تبنى جزر المطابخ الضخمة على شاسيه معدني مقوى بجسور تدعيم مخفية لحمل أسطح الرخام الممتدة والبروزات الكابولية المخصصة للجلوس وتناول الوجبات بأمان تام.
نصيحة تهمك
انتبه لجسور التدعيم المعدنية أسفل رخام الجزيرة الممتد للجلوس، لضمان متانته وسلامته عند الاتكاء اليومي.

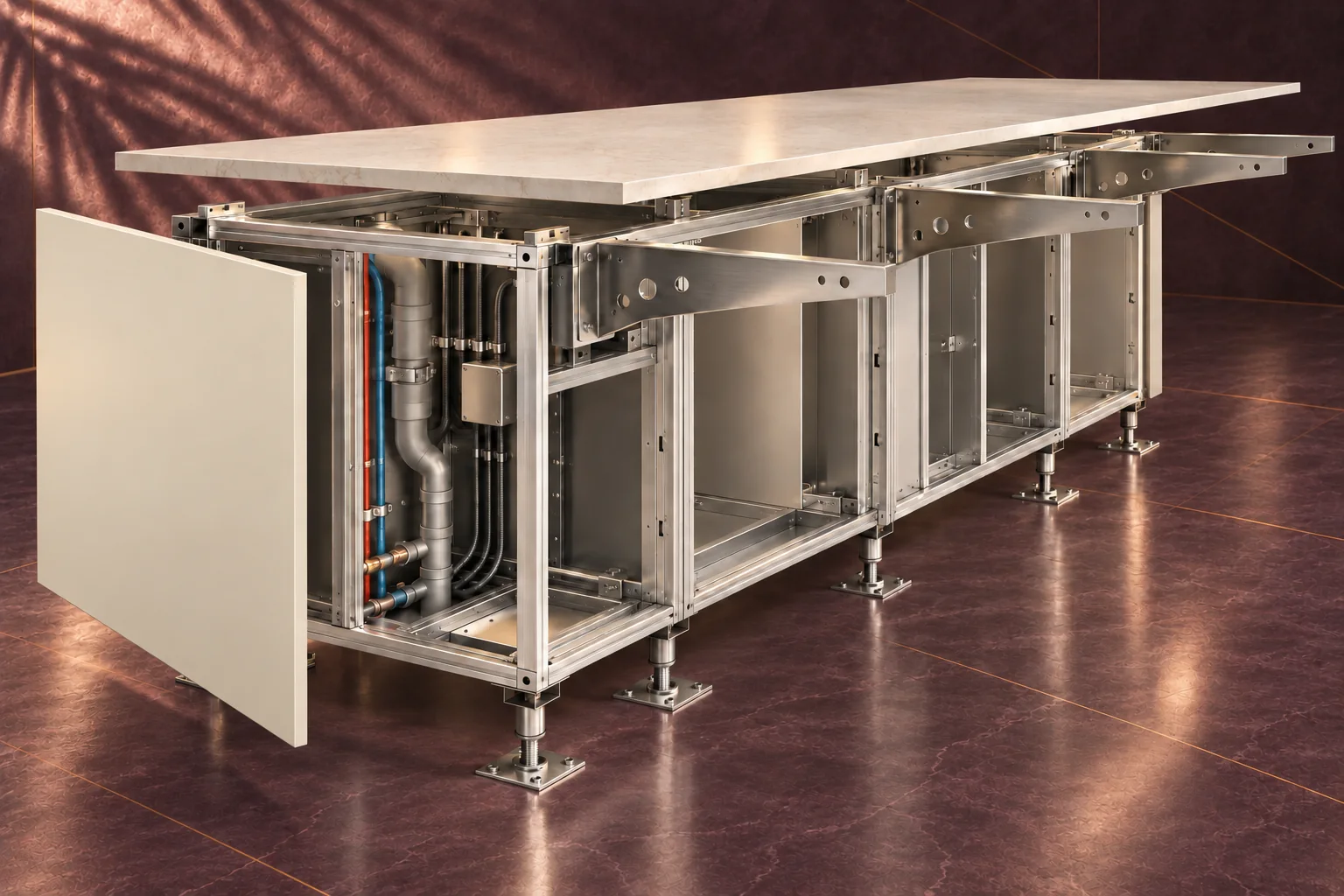

رسم هندسي يبرز الشاسيه الإنشائي للجزيرة وتوزيع الأحمال ومسارات التمديدات الكهروميكانيكية المخفية.
الشاسيه المعدني الهيكلي المقوى
هيكل صندوقي متكامل من مقاطع الألمنيوم الثقيلة يربط كبائن الجزيرة ببعضها ويشكل قاعدة هندسية صلبة تستقبل الأوزان الحجرية وتوزعها بانتظام على الأرضية.
جسور التدعيم الكابولية لمناطق الجلوس
أذرع فولاذية كابولية مخفية بسماكة 10 ملم تدعم بروز الرخام حتى مسافة 45 سم لتوفير جلسة إفطار مريحة دون الحاجة لأرجل إضافية تعترض الحركة.
التثبيت الميكانيكي بالأرضية الخرسانية
تثبيت أرجل الشاسيه بمثبتات فولاذية مقاومة للصدأ محفورة في صبة الأرضية بطرق هندسية لا تؤثر على شبكات التدفئة أو تمديدات العزل المائي التحتية.
مسارات التغذية الكهربائية والصرف المخفية
تجاويف مخصصة داخل شاسيه الجزيرة لتمرير كابلات الكهرباء لوحدات الشحن وأنابيب مياه حوض الجزيرة دون أي تلامس مباشر مع الهياكل الحاملة للأوزان.
تتطلب جزر المطابخ الحديثة ذات الأسطح الحجرية المتصلة تصميما إنشائيا خاصا يستوعب أوزان ألواح البورسلان والكوارتز التي قد تتجاوز 350 كجم للجزيرة الواحدة. نبتكر شاسيه داخليا من مقاطع الألمنيوم الإنشائية الصلبة المدعمة بجسور فولاذية أفقية تمتد أسفل مناطق الجلوس الكابولية (Overhang) لرفع قدرتها على تحمل الضغوط دون أي انحناء أو حاجة لأعمدة وسيطة تعيق حركة الأرجل. يثبت الشاسيه ميكانيكيا بالأرضية الخرسانية عبر مثبتات غير ظاهرة، مما يمنح الجزيرة ثباتا صلبا ككتلة معمارية واحدة لا تهتز أبدا.

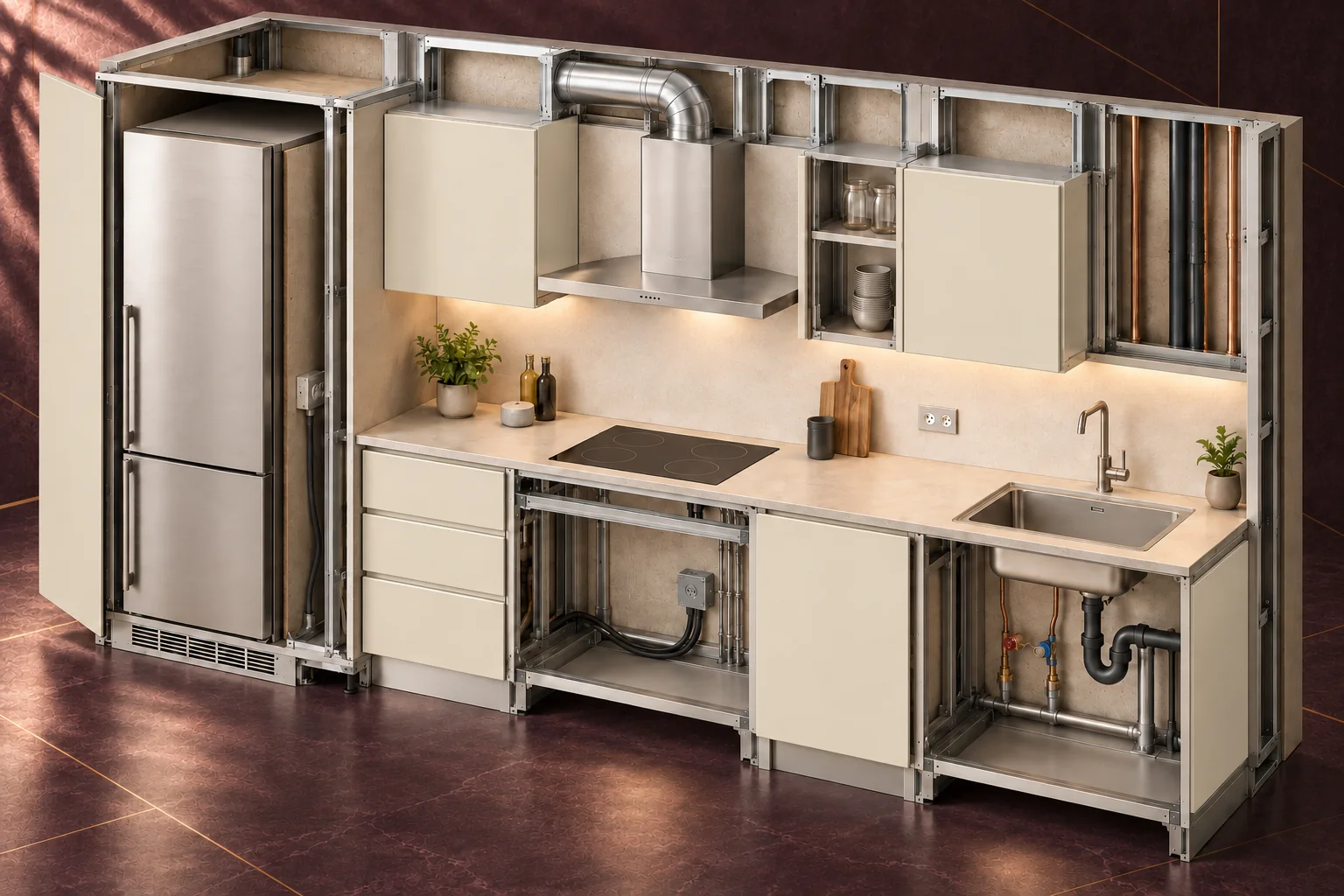

خلوصات الأجهزة المدمجة ومسارات التهوية والتمديدات
نلتزم بدليل خلوصات هندسي صارم يضمن توفير مسارات تهوية كافية للأجهزة الكهربائية المدمجة لحمايتها من تراكم الحرارة وضمان سهولة صيانتها المستقبلية.
نصيحة تهمك
تأكد قبل شراء الأجهزة المدمجة من توافق مقاساتها وفتحات تهويتها الموصى بها مع تصميم الكبائن.
- مجاري التهوية السفلية والعلوية للثلاجات
- خلوصات مواقد الحث الكهرومغناطيسي
- مسارات تصريف الهواء لشفاطات الطهي
- لوحات الوصول لمحابس الصيانة والطوارئ
تتطلب أجهزة الطهي كالأفران المدمجة، ومواقد الحث، وثلاجات البلت إن، مسارات تهوية محددة وفق كتيبات الشركات المصنعة لضمان كفاءة التبريد وسلامة التشغيل. نحدد في المخططات التنفيذية قنوات تهوية وفتحات مناسبة لتبديد الحرارة ومنع احتباسها حول الكبائن المجاورة استناداً إلى اشتراطات كل جهاز وظروف الموقع. كما نراعي مسافات الأمان الهندسية لفصل مسارات الغاز والمياه عن التمديدات الكهربائية، مع تأمين فتحات كشف تسهل وصول الفنيين المختصين إلى محابس التحكم دون الحاجة لفك الخزائن.
